1、大采高綜采工作面概況

山西臨汾某礦2103工作面所采煤層為2號煤層，煤層整體向北西傾斜，傾角-2°～6°，一般為2°。煤層局部節理發育，普氏硬度為1.6，屬穩定煤層。煤厚為5.38～7.08 m，平均為6.03 m。工作面采用走向長壁后退綜合機械化一次采全高的采煤方法，采用MG900/2300-WD型采煤機落煤，截深為0.8 m。工作面采高為6.0 m，滾筒直徑為3.2 m。采煤機牽引速度為1.14～1.53 m/min。工作面共布置139臺支架，最大支護高度為6.5 m，最小支護高度為2.9 m。工作面采用一進一回“U”型通風方式，平均風速為1.2 m/s。目前工作面所采用的防塵措施有：巷道凈化水幕、捕塵網、轉載點噴霧、采煤機內外噴霧、支架噴霧、巷道灑水、粉塵清掃、個體防護等。

2、大采高綜采工作面截割煤塵測點布置

為研究大采高綜采工作面截割煤塵分布特征，分別在采煤機前后滾筒附近布置煤塵監測點，測量順風情況下和逆風情況下大采高綜采工作面PM10,PM5,PM2.5的粉塵質量濃度，測點布置如圖1所示。測量時采煤機運行至工作面中部，即前后兩滾筒分別在65號和75號支架附近，測點布置沿風流風向依次布置，因此在順風情況下，測點1位于采煤機后滾筒附近，測點2位于采煤機前滾筒附近；逆風時，測點1位于采煤機前滾筒附近，測點2位于采煤機后滾筒附近。測量?jī)x器選用SidePak AM520i型個體暴露粉塵儀。該儀器可實時顯示并記錄PM10、PM5、PM2.5質量濃度。

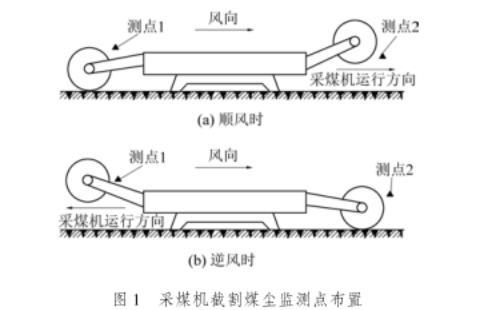

圖1采煤機截割煤塵監測點布置

3、截割可吸入煤塵分布特征分析

為保障粉塵監測數據的可靠性，將SidePak AM520i型個體暴露粉塵儀放置于測點位置，靜置1 min，待數據穩定后開始監測。監測時間為1 min，每秒記錄一次數據，共60組數據，將監測數據繪制成曲線，如圖2—圖4所示。

由圖2可以看出，順風時，測點1(后滾筒)實時監測的PM10粉塵質量濃度在411～813 mg/m3范圍內波動，均值為561 mg/m3；測點2(前滾筒)的PM10粉塵質量濃度在83～1 113 mg/m3波動，均值為609 mg/m3；逆風時，測點1(前滾筒)實時監測的PM10粉塵質量濃度在331～1 079 mg/m3波動，均值為577 mg/m3；測點2(后滾筒)的PM10粉塵質量濃度在154～1 158 mg/m3波動，均值為614 mg/m3。由圖3可以看出，順風時，測點1(后滾筒)實時監測的PM5粉塵質量濃度在324～860 mg/m3波動，均值為489 mg/m3；測點2(前滾筒)的PM5粉塵質量濃度在183～825 mg/m3波動，均值為508 mg/m3；逆風時，測點1(前滾筒)實時監測的PM5粉塵質量濃度在204～833 mg/m3波動，均值為495 mg/m3；測點2(后滾筒)的PM5粉塵質量濃度在240～1 213 mg/m3波動，均值為522 mg/m3。由圖4可以看出，順風時，測點1(后滾筒)實時監測的PM2.5粉塵質量濃度在143～433 mg/m3波動，均值為231 mg/m3；測點2(前滾筒)的PM2.5粉塵質量濃度在185～417 mg/m3波動，均值為245 mg/m3；逆風時，測點1(前滾筒)實時監測的PM2.5粉塵質量濃度在37～595 mg/m3波動，均值為242 mg/m3；測點2(后滾筒)的PM2.5粉塵質量濃度在105～510 mg/m3波動，均值為256 mg/m3。

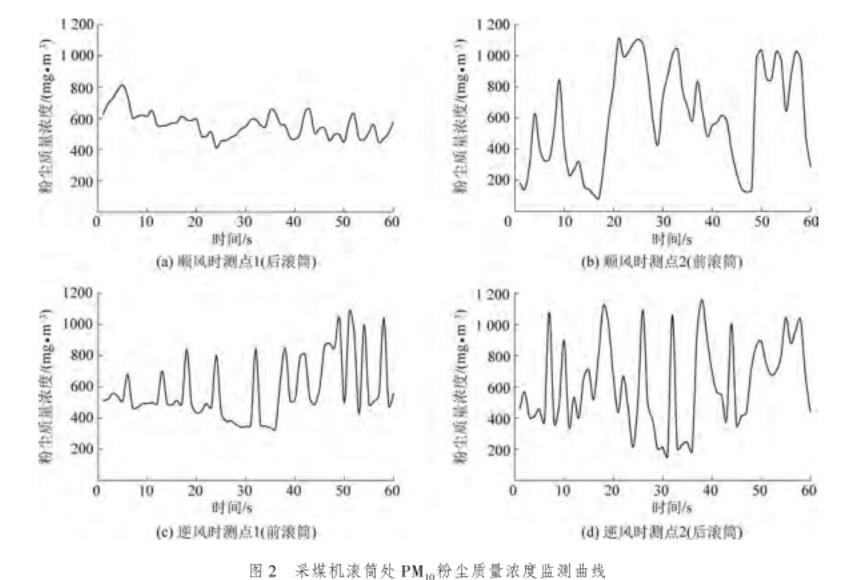

圖2采煤機滾筒處PM10粉塵質量濃度監測曲線

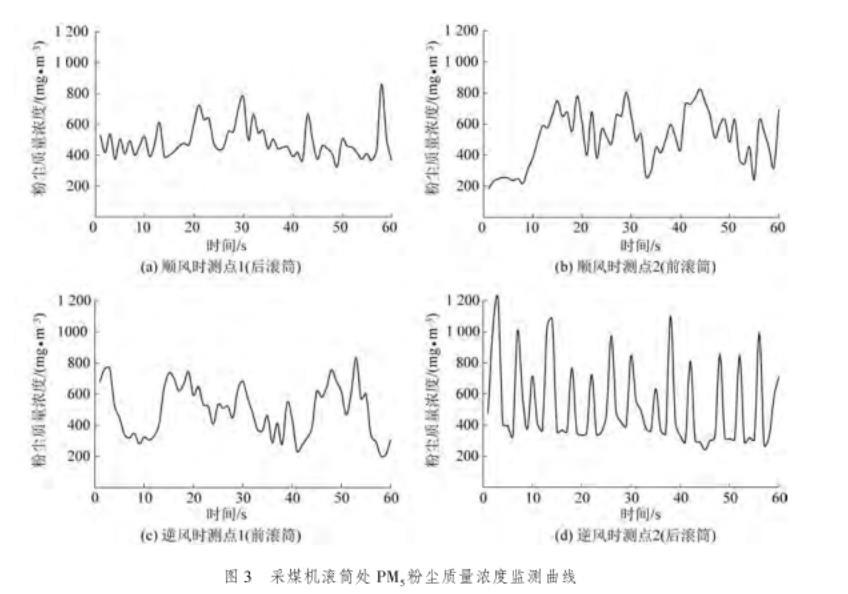

圖3采煤機滾筒處PM5粉塵質量濃度監測曲線

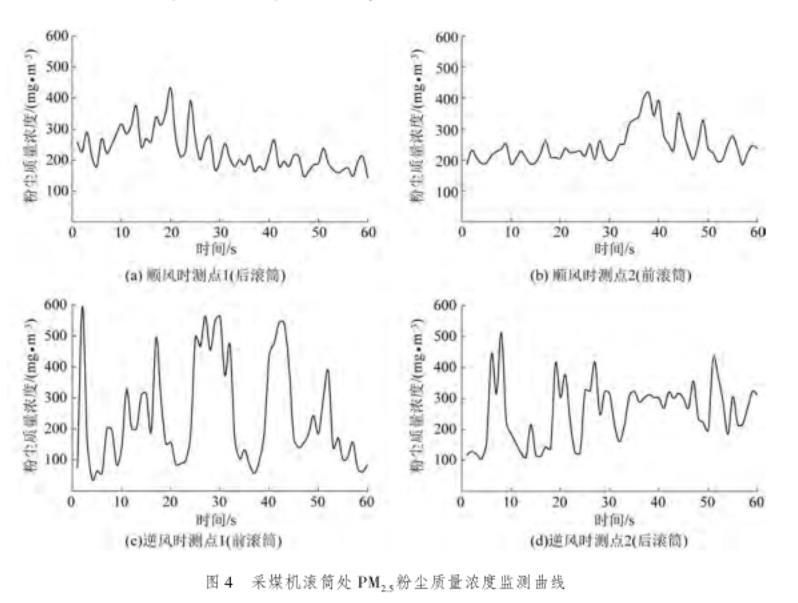

圖4采煤機滾筒處PM2.5粉塵質量濃度監測曲線

通過對比圖2、圖3和圖4，可以發現：①無論順風還是逆風，受測點1處割煤、采煤機組空間內落煤的影響，位于下風側的測點2處的PM10,PM5粉塵質量濃度波動范圍更大，其PM10,PM5粉塵質量濃度也大于測點1處的；而對于PM2.5，下風側測點2處的PM2.5粉塵質量濃度波動范圍比測點1處更小，其原因與PM2.5擴散特征有關，微細顆粒的擴散更為均勻，其PM2.5粉塵質量濃度大于測點1處的。②對于測點1，順風時其位置略高于滾筒，而逆風時其位置略低于滾筒，順風時影響測點1處PM10,PM5,PM2.5粉塵質量濃度的落煤區域小于逆風時的，故順風時測點1處的PM10,PM5,PM2.5粉塵質量濃度低于逆風時的。③對于測點2，順風時其位置略低于滾筒，逆風時其位置略高于滾筒，順風時影響測點2處PM10,PM5,PM2.5粉塵質量濃度的落煤區域大于逆風時的，然而受上風側測點1處、以及采煤機組空間內落煤的影響，順風時測點1位于后滾筒附近，其產塵點位置偏低，而PM10,PM5,PM2.5屬于微塵，在靜止空氣中一般作等速沉降運動，PM10,PM5,PM2.5粉塵運移至測點2位置時，其粉塵質量濃度疊加效應不如逆風時明顯(逆風時測點1位于前滾筒附近，產塵點位置偏高)。因此逆風時測點2處的PM10,PM5,PM2.5粉塵質量濃度大于順風時的。
