蜜桃精品一区二区三区视频,无码制服丝袜中文字幕,亚洲经典在线中文字幕,欧美成人一级,日本亚洲成人中文字幕,大桥未久亚洲无av码在线,精品久久久久久久无码人妻热,业余 自由 性别 成熟偷窥

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(三)

來源:精細化工 瀏覽 475 次 發布時間:2025-03-05

2.2 DSC分析

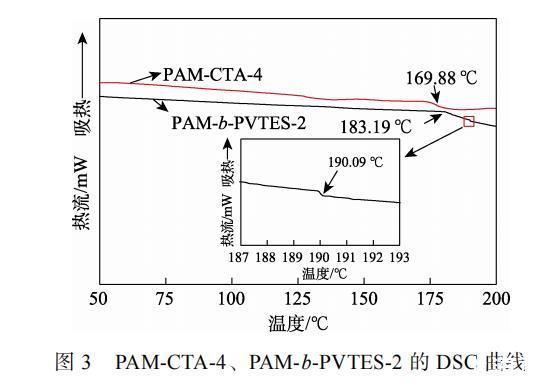

圖3 PAM-CTA-4、PAM-b-PVTES-2的DSC曲線


圖3為PAM-CTA-4、PAM-b-PVTES-2的DSC曲線。從圖3可以看出,PAM-CTA-4只有一個玻璃化轉變溫度(Tg),為169.88℃,但是PAM-b-PVTES-2有兩個Tg,分別為183.19和190.09℃,分別對應了聚丙烯酰胺(PAM)和聚乙烯基三乙氧基硅烷(PVTES)的Tg。PAM和PVTES鏈段間存在一定的相互作用,這些相互作用導致嵌段共聚物中兩相的Tg與各自均聚物的Tg不同,兩相的相互作用(融合)導致Tg向兩者之間移動。由此可知,合成的聚合物具有兩相結構,屬于嵌段共聚物。


2.3 GPC分析


相對分子質量的大小是影響聚合物黏度的一個重要因素,相對分子質量越大,分子鏈段越長,聚合物分子鏈段纏繞作用越強,聚合物的黏度越高,因此,適當地控制聚合物的相對分子質量能有效地控制聚合物溶液的黏度。圖4為不同n(AM)∶n(DBTTC)下合成的PAM-CTA樣品的GPC譜圖,具體數據列于表1。

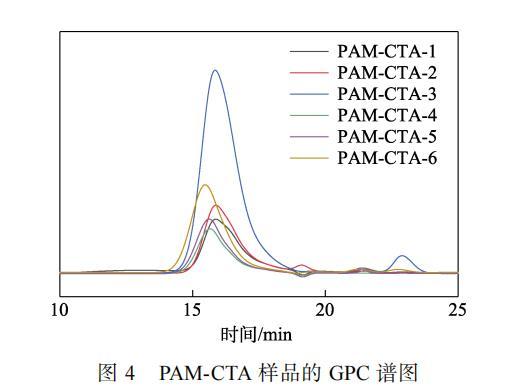

圖4 PAM-CTA樣品的GPC譜圖

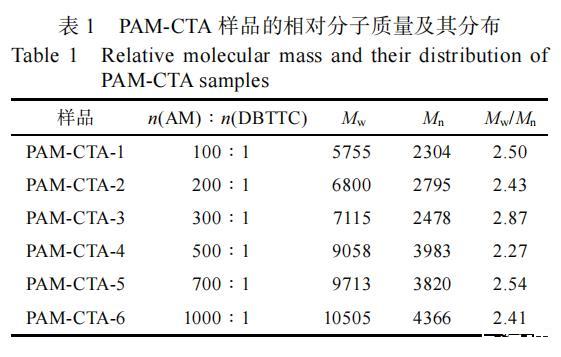

表1 PAM-CTA樣品的相對分子質量及其分布


從表1可知,隨著DBTTC用量的降低,共聚物相對分子質量逐漸增加,重均相對分子質量(Mw)由5755增加到10505。這是因為,隨著鏈轉移劑DBTTC用量的增加,反應體系中DBTTC的濃度增加,鏈增長自由基與鏈轉移劑DBTTC反應生成休眠中間體,鏈增長停止,PAM-CTA的相對分子質量隨著鏈轉移劑用量的增加而降低,實現對PAM-CTA相對分子質量的可控合成。由于PAM-CTA-4的分子量分布最窄,因此,選擇PAM-CTA-4進行下一步反應。


圖5為不同n(VTES)∶n(AM)合成的PAM-b?PVTES樣品的GPC譜圖,結果列于表2。PAM-b?PVTES樣品的相對分子質量分布相較于PAM-CTA-4的相對分子質量分布變大,且隨著VTES用量的增加,聚合物鏈段增長,PAM-b-PVTES的Mw從9058增加到10707。

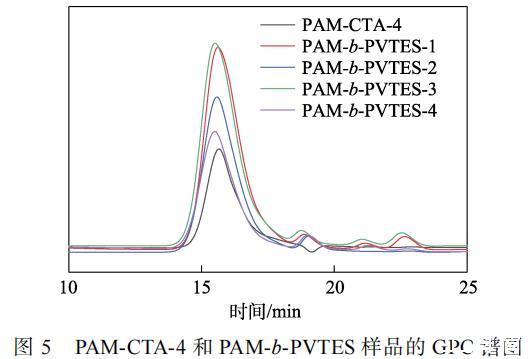

圖5 PAM-CTA-4和PAM-b-PVTES樣品的GPC譜圖

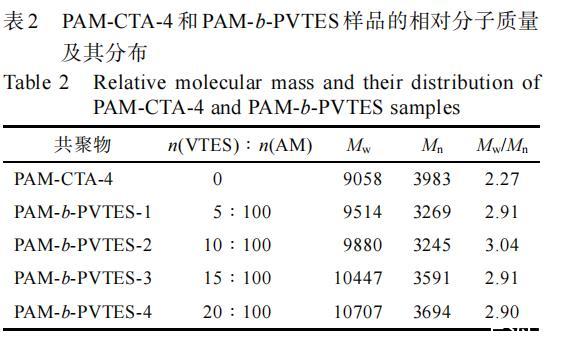

表2 PAM-CTA-4和PAM-b-PVTES樣品的相對分子質量及其分布


2.4黏度分析


氣溶膠固定劑的黏度是影響固定劑霧化后液滴直徑的因素之一,氣溶膠固定劑溶液的黏度越小,越有利于氣溶膠固定劑與氣溶膠粉塵的黏附。一方面是因為氣溶膠固定劑黏度越小,霧化后液滴的直徑越小,液滴的比表面積增大,也就是說單位體積內的固定劑霧化液滴密度越大,固定劑霧化液滴與氣溶膠粉塵顆粒的碰撞、結合頻率增大;另一方面霧化后液滴直徑越小,受到的重力作用越小,液滴在空氣中懸浮時間越長,液滴與氣溶膠粉塵顆粒結合幾率更大,利于提高氣溶膠固定劑的利用率。圖6為20%固含量,不同的RAFT試劑用量對PAM-CTA共聚物水溶液黏度的影響。

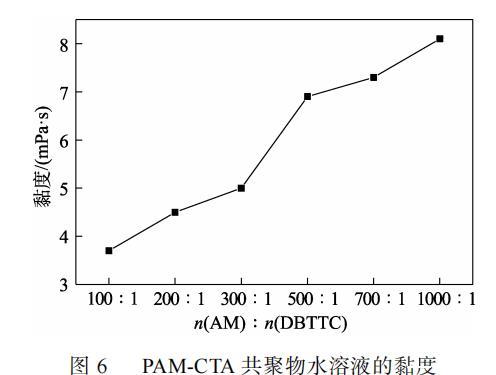

圖6 PAM-CTA共聚物水溶液的黏度


由圖6可知,隨著DBTTC用量的減少,共聚物水溶液黏度緩慢提升,由3.7 mPa·s逐漸升高到8.1 mPa·s,這是因為,隨著RAFT試劑用量的減少,共聚物相對分子質量增加,共聚物鏈段增長,共聚物鏈段之間的纏繞作用增強,共聚物水溶液黏度升高。適當地調節RAFT試劑的用量可以達到控制共聚物水溶液黏度的目的。


2.5表面張力分析


氣溶膠固定劑固定氣溶膠粉塵顆粒的過程是指霧化后的固定劑小液滴與氣溶膠顆粒在布朗運動或氣流的作用條件下發生碰撞,固定劑對氣溶膠顆粒進行粘附、捕捉,將其凝并后最終沉降。因此,固定劑對粉塵的固定性能與其對氣溶膠粉塵的潤濕性能和與氣溶膠粉塵的碰撞頻率有關。


氣溶膠粉塵顆粒普遍具有較高的表面張力,因此氣溶膠固定劑的表面張力越小越易與氣溶膠顆粒粘附。固含量為20%的PAM-b-PVTES共聚物水溶液的表面張力如圖7所示。

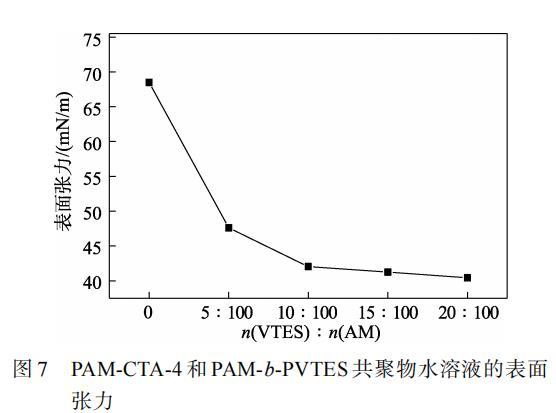

圖7 PAM-CTA-4和PAM-b-PVTES共聚物水溶液的表面張力


從圖7可以看出,隨著VTES用量的增大,共聚物水溶液的表面張力逐漸降低,n(VTES)∶n(AM)由0增加到10∶100時,共聚物水溶液表面張力從68.49 mN/m降低到40.44 mN/m,繼續增大VTES用量,共聚物水溶液表面張力逐漸趨于穩定。這說明VTES和AM共聚后賦予了共聚物水溶液更低的表面能,降低了共聚物水溶液的表面張力。


氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(一)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(二)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(三)

氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(四)

主站蜘蛛池模板: 无码中文字幕加勒比一本二本| 少妇无码av无码去区钱| 国产成人+亚洲欧洲+综合| 日本一区二区三区免费播放视频站| 97无码免费人妻超级碰碰碰碰| 亚洲成av人片无码bt种子下载| 久久亚洲精品高潮综合色a片| 老司机亚洲精品影院无码| 成人伊人亚洲人综合网站| 亚洲精品国偷自产在线99正片| 亚洲美女高清aⅴ视频免费| 国产成人精品免费视频大全五级| 成人禁片免费播放35分钟| 高清免费精品国自产拍| 狼色精品人妻在线视频| 综合在线 亚洲 成人 欧美| 国产精品久久久久影院亚瑟| 亚洲伦无码中文字幕另类| 国产一区国产二区在线精品| 18禁裸乳啪啪无遮裆网站| 精品国产成人av在线| 国产成人亚洲精品无码青app | 亚洲a∨精品永久无码| 久久综合亚洲欧美成人| 欧美熟妇性xxxx交潮喷| 婷婷国产天堂久久综合亚洲| 中文在线天堂网www| 欧美亚洲日韩不卡在线在线观看 | 国产亚洲精品久久久久秋| 巨乳人妻久久+av中文字幕| 亚洲国产成人综合一区二区三区 | 好紧好湿好硬国产在线视频| 日本亚洲欧美高清专区vr专区| 亚洲人成人网色www| 免费不卡无码av在线观看| 一边捏奶头一边高潮视频| 超碰成人人人做人人爽| 亚洲精品精华液一区| 久久久亚洲欧洲日产国码是av| 婷婷六月亚洲中文字幕| 伊人久久综在合线亚洲2019 |
