蜜桃精品一区二区三区视频,无码制服丝袜中文字幕,亚洲经典在线中文字幕,欧美成人一级,日本亚洲成人中文字幕,大桥未久亚洲无av码在线,精品久久久久久久无码人妻热,业余 自由 性别 成熟偷窥

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

硅丙乳液質量分數與粘度、表面張力的關系及在模擬病害壁畫修復中的應用(二)

來源:應用化學 瀏覽 618 次 發布時間:2025-02-25

1.2溶液的配制和膠膜的制備


莫高窟壁畫可溶鹽的分析研究表明,古代壁畫地仗中所含離子主要有Na+、K+、Ca2+、Mg2+、Cl-、SO和NO等,同時硫酸鈉和氯化鈉是造成壁畫酥堿的主要可溶鹽。因此,主要選用硫酸鈉來評估鹽對硅丙乳液性能的影響,氯化鈉、硝酸鉀和氯化鉀用來協助評估鹽對硅丙乳液凍融穩定性的影響。以水為溶劑,根據后文1.6.2節中固含量數值配制質量分數為0.5%~15%(間隔質量分數為0.5%)的硅丙乳液待用;以質量分數1%硫酸鈉的水溶液為溶劑,配置質量分數為1%~15%(間隔質量分數為0.5%)的硅丙乳液水溶液待用,簡寫為“硅丙乳液-硫酸鈉”;分別以質量分數為1%的氯化鈉、氯化鉀、硝酸鉀的水溶液為溶劑,配置質量分數為1%的硅丙乳液的水溶液待用。


分別量取1.5 mL質量分數為3%的硅丙乳液和質量分數為3%的硅丙乳液-硫酸鈉于培養皿中,灘涂使其厚度約為1 mm,在室溫下蒸發成膠膜,再于35℃恒溫箱中干燥48 h。


1.3制作試塊


試塊制作參照莫高窟壁畫傳統制作工藝,粗泥層以澄板土、沙、麥稈和蒸餾水(質量比為64∶36∶1.5∶25)為原料攪拌混合均勻,填充壓實至模具底部,厚度約為1.1 cm;細泥層以澄板土、沙、麻和蒸餾水(質量比為64∶36∶1.5∶25)為原材料攪拌混合均勻,分次涂抹至粗泥層表面,厚度約為0.3 cm,室溫放置;試塊干燥后,白粉層以碳酸鈣、明膠(質量比為92∶8)為原料溶解在適量水中,充分研磨、混合并涂刷至細泥層表面;顏料層的繪制采用石青、石綠、鉛丹、朱砂、鐵紅、雄黃和方解石7種礦物顏料,每種顏料分別與明膠以質量比為92∶8溶解在適量水中,充分研磨,使明膠與顏料混合均勻并涂刷至白粉層表面。最終制作成直徑約為9 cm,整體厚度約為1.5 cm的顏料試塊待用。


1.4模擬起甲試塊及修復老化


起甲病害試塊模擬條件的設置以起甲病害產生機理為基礎,采取環境極限值的方法。將制作好的試塊55℃烘箱干燥3 h,取出后采用噴霧的方式打濕試塊表層,稍干后,繼續在55℃烘箱干燥3 h,如此循環直至顏料層起甲。根據莫高窟洞窟壁畫修復常用工作濃度,選取質量分數為2.5%的硅丙乳液對起甲試塊進行加固修復。加固修復完成后,放入恒溫恒濕箱內進行循環老化實驗(溫度為25℃時,相對濕度為80%,放置6 h;溫度為55℃時,相對濕度為30%,放置6 h)。高濕、低濕為一個小循環,共循環20次。


1.5模擬酥堿試塊及修復老化


制作模擬試塊時,分別在粗泥層和細泥層中加入1%的Na2SO4(Na2SO4占沙土總質量的1%),不進行白粉層和顏料層的涂刷。待試塊干燥后發現表面出現酥堿現象。繼續選用質量分數2.5%的硅丙乳液對其進行加固修復。隨后進行1.4節中的高濕、低濕循環老化實驗,共循環12次。


1.6性能測試


1.6.1乳液外觀


將乳液刮涂在玻璃片上,觀察乳液樣品的顏色是否為白色泛藍光,乳液是否為均相,有無顆粒等物理性狀。


1.6.2固含量的測定


固含量是修復壁畫時,配置低濃度工作乳液的主要依據之一。采用質量法測定乳液固含量(W),計算公式為:


(1)


式中,m0為表面皿的質量(g);m1為表面皿和待測乳液的總質量(g);m2為干燥后的總質量(g)。經過3次重復測定,測得硅丙乳液的固含量為50.3%。


1.6.3膠膜吸水率測定


取2 cm×2 cm的干膠膜,稱質量,記為m3(g);然后在蒸餾水中浸泡,每隔5 min后取出,用濾紙吸去表面水后,稱質量,記為m4(g)。按照式(2)計算膠膜吸水率(W):

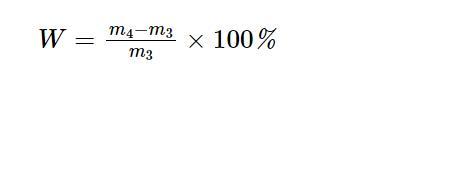

(2)


1.7乳液穩定性測試


1.7.1稀釋穩定性和鈉離子穩定性


取1.2節中配置的質量分數為1%、2%和3%的硅丙乳液-硫酸鈉于小瓶中,室溫放置72 h,觀察分層現象,若無分層,表示乳液的稀釋穩定性和鈉離子穩定性好。


1.7.2凍融穩定性


取1.2節中配置的質量分數為1%硅丙乳液和含有不同鹽的質量分數為1%的硅丙乳液各15 mL于小瓶,密封后置于-17℃下8 h,然后在(25±1)℃下解凍6 h,觀察分層現象,若無分層,表示乳液凍融穩定性好。


1.7.3機械穩定性


將質量分數為1%、2%和3%的硅丙乳液裝入離心管內,以4000 r/min離心30 min,觀察分層現象,若無分層,則乳液機械穩定性好。


1.7.4貯存穩定性


將適量硅丙乳液密封,室溫放置,每隔7 d觀察乳液是否有分層現象,若無分層,則表示貯存穩定性好。


1.7.5熱穩定性


將質量分數為1%、2%和3%的硅丙乳液樣品裝入小瓶中,密封后放入50℃烘箱中保溫12 h后,冷卻至室溫,觀察是否有分層的現象,若無分層,則表示乳液穩定性好。


主站蜘蛛池模板: 亚洲小说区图片区另类春色| 超清精品丝袜国产自在线拍 | 一本一道波多野结衣av中文| av毛片无码中文字幕不卡| 视频一区二区无码制服师生| 99精品国产福利一区二区| 国产午夜激无码av毛片| 精品高潮呻吟99av无码视频| 婷婷成人亚洲综合五月天| 夜晚成人18禁区导航网站| 无码人妻精品中文字幕免费| 97超碰国产精品无码分类| 色悠久久久久综合网伊| 亚洲高清成人aⅴ片在线观看| 午夜人成免费视频| 国产成人无码va在线播放| 免费国产在线精品一区 | 成年日韩片av在线网站| 亚洲精品久久久一区| 国产福利萌白酱精品一区| 在线观看免费网页欧美成| 男人天堂2018亚洲男人天堂| 噜噜吧噜吧噜吧噜噜网a| 美女自卫慰黄网站| 人人妻人人澡人人爽国产| 亚洲欧美日韩另类丝袜一区 | 制服视频在线一区二区| 狠狠狠狼鲁亚洲综合网 | 欧美激情一区二区三区aa片| 天干夜啦天干天干国产免费| 黑人大战亚洲人精品一区| 亚洲аv电影天堂网| 国产美女裸体无遮挡免费视频高潮| a在线观看免费网站大全| 久久本道综合久久伊人| 久久人人97超碰超国产| 亚洲色无码专区在线观看| 久热爱精品视频在线9| 亚韩无码av电影在线观看| av无码电影在线看免费 | 亚洲aⅴ天堂av天堂无码|
